柱塞式高压泵能量回收装置
来源:技术开发处 发布时间: 2024-03-28
1、技术介绍
柱塞式高压泵能量回收装置集电机、能量回收设备、增压泵或/和高压泵为一体,能够实现海水淡化系统中三大关键装备:能量回收装置、高压泵和压力提升泵的全部功能,具有小型化、高效率、低噪音、重量轻、易维护的特点。

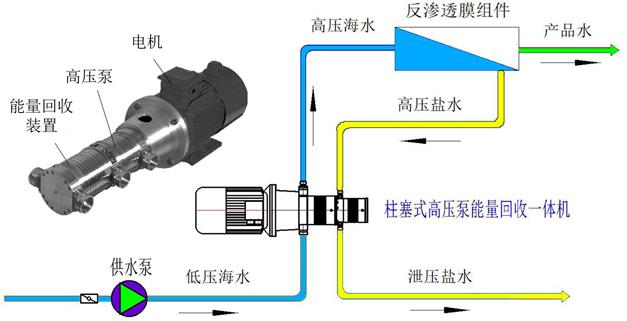

(a)柱塞式高压泵能量回收一体机的工艺流程图(适用规模20-300 m³/d)

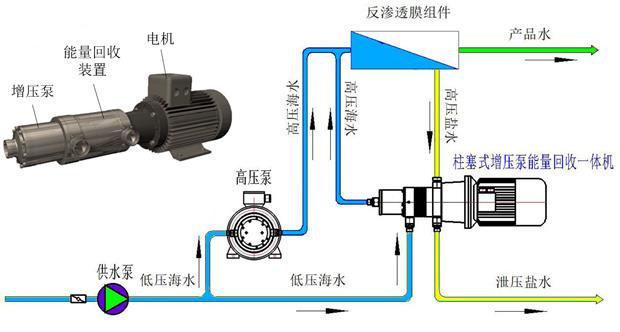

(b)柱塞式增压泵能量回收一体机的工艺流程图(适用规模200-1100 m³/d)
图1 柱塞式高压泵能量回收装置的原理图
2、技术优势
具有结构紧凑、降耗节能、操作简便的优点,较好地满足岛屿、船舶、潜艇和海洋平台对海水淡化系统一体机低占空和低成本的需求。
3、应用领域
柱塞式高压泵能量回收装置适用于中小型海水淡化装置,中小型海水淡化装置可为海岛开发、远洋舰船、深海化工等提供纯净水源供应。
4、应用示范(业绩)
三台样机应用于山东省长岛县喉叽岛、车由岛和高山岛。解决处理量小于100吨/天淡化系统无适用能量回收装置的难题,大幅降低能耗;相比于带PX能量回收装置淡化系统,省去增压泵,高压管路减少50%,高压仪表省去33%;相比于带PX能量回收装置淡化系统,启停步骤的控制程序减少30%;淡化系统的回收率跟柱塞式高压泵能量回收装置的流量比值相一致,对于产水率的小幅度变化柱塞式高压泵能量回收装置本身具备自适应功能,对于较大幅度变化,通过调节机构实现。通过3年的连续性能检测,数据表明其效率、噪音和能量指标表现优良,达到国际水平。

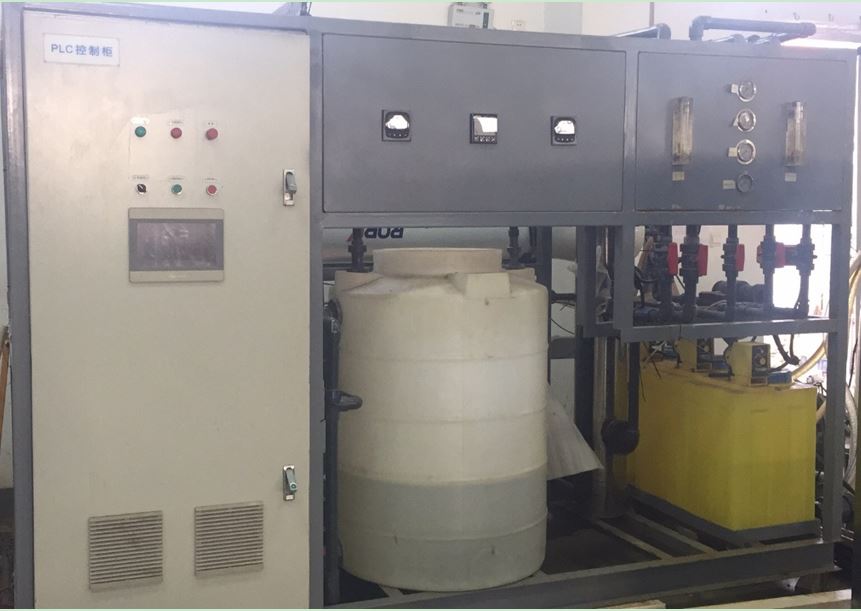

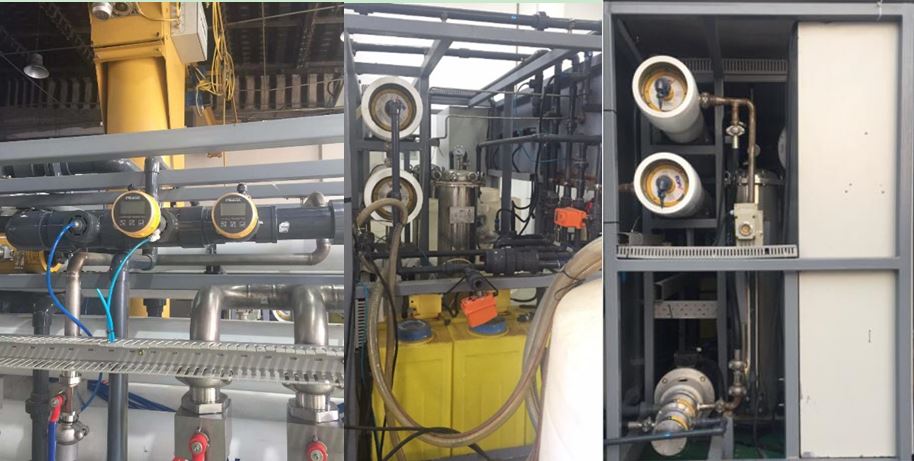

图2 柱塞式高压泵能量回收装置示范应用
