热泵式蒸发器
来源:技术开发处 发布时间: 2024-05-27
1、技术介绍
热泵式蒸发器将料液在真空条件下加热蒸发,通过压缩机对冷媒进行绝热压缩,使工质升温升压为蒸发器持续提供热量,同时利用冷凝器回收蒸汽潜热,使二次蒸汽的热量得以重复利用,确保以最低能耗进行料液蒸发,经济效益显著。

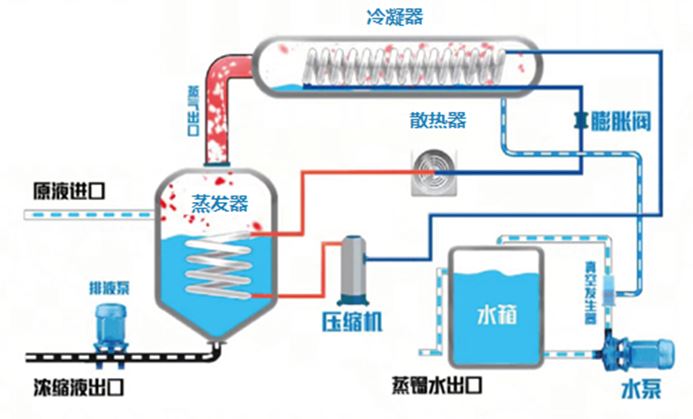

热泵式蒸发器原理图
2、技术优势
(1)采用低温负压蒸发工艺,抑制物料中有机物、酸、氨类等物质挥发,保障产水水质,同时防止物料中热敏感物质变性。
(2)通过压缩机改变冷媒压力和温度,完成冷媒在蒸发器内冷凝放热、在冷凝器内汽化吸热过程,实现了热能在系统中闭式循环,冷热源双向利用,达到节能降耗的目的。
(3)采用成熟的工质压缩机取代蒸汽压缩机,工作寿命长,且设备通用性强,易采购维护。
(4)根据外部环境温度变化,可启动温度补偿平衡系统,保障蒸发器内温度在可控范围,压缩机保持额定负载、稳定运行。
3、应用领域
(1)机加工清洗液、切削液、电镀废水减量化处理;
(2)生物、制药、化工、食品等热敏感料液浓缩;
(3)酸性废水蒸发浓缩及结晶;
(4)含有机溶剂、氨类等易挥发物质蒸发浓缩。
4、应用示范
我所与江苏金环科技有限公司、上海核工程研究设计院有限公司进行合作,开展了利用乏热的低温多效蒸馏装置样机研制及工艺试验。该项目成功将低温热泵与多效海水淡化装置相结合,利用热泵将核电厂低品位乏热或MED冷凝器排放的热量回收并提升品位后作为蒸发器热源,再通过多效蒸馏工艺进行海水淡化,实现了核能综合利用和节能减排。以该项目为技术基础,后续可推广应用于核放射性废液、易挥发料液、热敏感物质的蒸发浓缩等不同领域。
热泵式蒸发器工程样机
