我所在脱盐新材料研制中取得进展
来源:海水之光 发布时间: 2018-02-02
酚醛树脂做为一种重要的化工材料,由于其具有良好的耐热性、热塑性、高产碳率和低成本而广泛用于制备无机基底支撑的微孔/介孔碳膜材料,这些膜材料主要用于气体分离和超滤。另外,由于酚醛树脂具有丰富的羟基能与聚醚表面活性剂(F127、P123等)产生较强的氢键作用,有研究者以酚醛树脂和正硅酸乙酯为原料F127作为模板剂,通过高温焙烧,制备了具有有序六方结构的碳/氧化硅复合膜,该膜具有良好的真空膜蒸馏效果。然而在压力驱动脱盐膜制备方面,酚醛树脂的应用目前仍为空白。

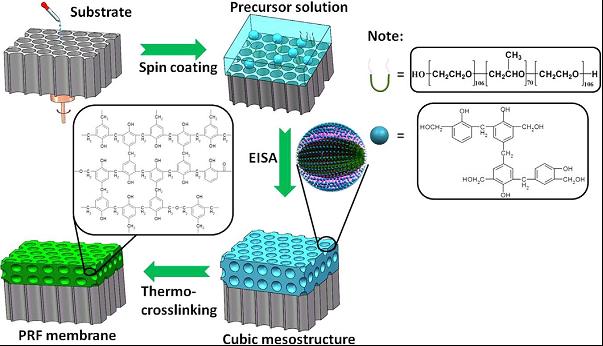

近日,我所联合墨尔本大学共同开发了一种具有有序介观结构(mesostructure)的酚醛树脂基新型高分子脱盐膜材料。该膜材料借助于旋涂技术以丙烯腈超滤膜为基底,通过酚醛树脂低聚物与F127模板剂自组装获得,小角XRD表明它具有立方相介观结构,对柠檬酸钾的脱盐率达到95.6%而对中性蔗糖分子具有很高的透过性,说明该膜对盐和中性分子具有良好的选择性。另外,该膜材料在pH4的次氯酸钠溶液中处理6小时后脱盐率仍保持较高的水平,说明具有很好的耐氯性。

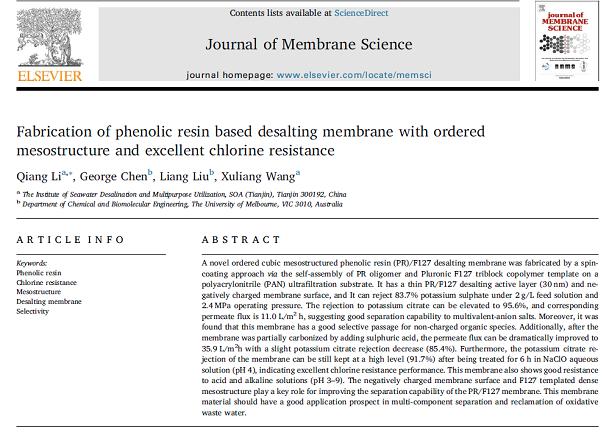

相关研究成果发表在Journal of Membrane Science上,我所李强博士为论文第一作者和通讯作者。该研究得到了国家留学基金、国家自然科学基金、国家十二五科技支撑项目等项目的资助。
