无机膜微观形态表征系统
来源:科技发展处 发布时间: 2019-09-25
一、设备信息:
|
             序号  |

             辅机、附件、备件名称  |

             规格型号  |

             数量  |

             存放地点 或管理员  |

|
             1  |

             场发射扫描电子显微镜  |

             8500B  |

             1  |

             1303室  |

|
             2  |

             辅助工作包  |

             SEM START UP KIT  |

             1  |

             1303室  |

|
             3  |

             台式工业控制器  |

             DELL OPTIPLEX 5040  |

             1  |

             1303室  |

设备基本参数
射柱电压:500-2000V                射束电压:0.2-1 nA
分辨率: < 10 nm(在1000 V时)    放大倍数:250-200000倍
扫描范围:1 x 1 mm (max)            样品尺寸:100 x 60 mm (max);
                                             30 mm thick (max)
可视面积:50 x 30 mm (max)          图片格式:JPEG, TIFF, BMP, PNG
操作温度:5 —35 °C                允许湿度:≤80% RH
电源:100/120/220-240 VAC
二、功能简介:
Keysight 8500B系统是一台紧凑场发射扫描电子显微镜(FE-SEM),满足了在实验室里可以以低压、高分辨率成像来进行操作。

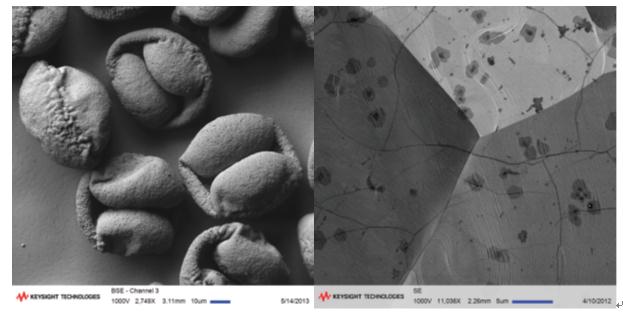

该仪器可达到极高的表面对比度和分辨率,相比于更大更昂贵的场发射电镜,Keysight 8500B系统体积小巧,实现在低压状态下电子束扫描样品,样品无需喷金处理,可满足实验室日常科研工作需要。仪器系统提供了几种成像技术,包括增强表面对比度,能够很好的观测各种纳米材料样品在100 x 60毫米范围内的形貌,包括聚合物,薄膜生物材料,和其他能量敏感的样品。部分样品形貌照片如下图所示:
